产品特点：
1、本系列机床床身采用2+2重载型直线滚动导轨结构，即床身水平布置2根矩形导轨提供尾座的运动和定位；与其平行布置的2根重载型直线滚动导轨提供床鞍的运动和定位。以此保证床鞍、铣头除具有很好的承载刚性，更有优良的系统响应灵敏度和动态精度。
2、工件头架主轴采用大扭矩伺服电机驱动，双齿轮输出消隙减速机驱动主轴大齿轮的传动方案，确保大直径、惯量轧辊工件的传动刚性和运动、定位精度。

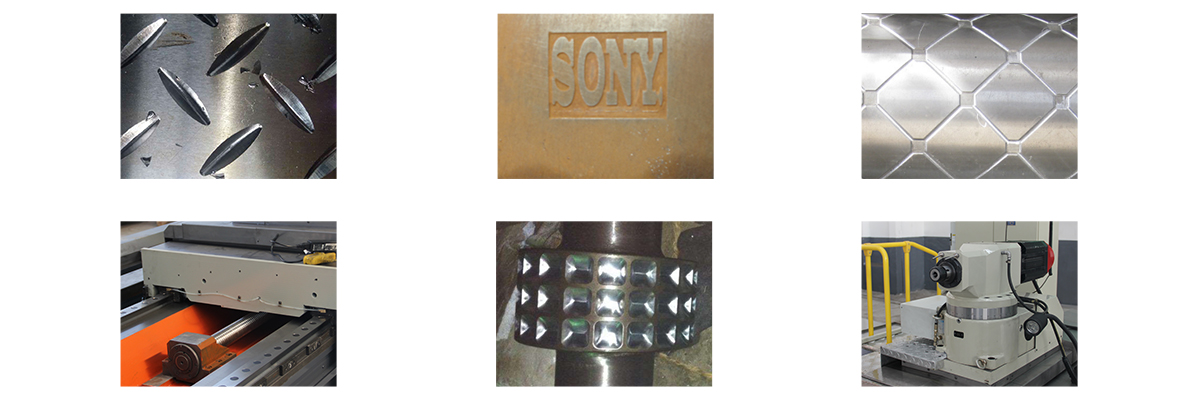

3、强力数控回转台铣削头加工。适合轧辊上较大切削量的沟槽、形状雕铣加工。 床鞍滑板上设置数控滑台+高速电主轴雕铣头方案。适合轧辊外圆和型钢孔型内字符、标记等高速、轻量雕铣。其可在高硬材质上刻字。
技术参数：
型号 | 工件材质 | 最大工件直径 | 长度 | 机床承重 | 切削方式 | 主轴锥孔 | 主轴功率及控制方式 | 主轴转速 |
XK8480 | 所有材质轧辊 | Φ800mm | 3500/5000mm | 8T/10T | 自动宏程序、软件编程 | MS6# | 7KW | 无极调速 |
XK84120 | 所有材质轧辊 | Φ1200mm | 3500/5000mm | 12T/16T | 自动宏程序、软件编程 | MS8# | 11KW | 无极调速 |
