- 数控轧辊车床
CK8450H 数控轧辊车床床身采用2+3重载型直线滚动导轨结构，即床身水平布置2根矩形导轨提供尾座的运动和定位，与其平行布置的2根重载型直线滚动导轨提供床鞍的运动和定位，并在床身前侧垂直面上设置一根直线滚动导轨作床鞍的辅助支撑。以此保证床鞍、刀架除具有很好的承载刚性，更有优良的系统响应灵敏度和动态精度。床鞍刀架采用了AO型整体刀架方案。该刀架可以提高机床车削过程中的刀杆的刚性，减少振动。并通过调...
产品详情

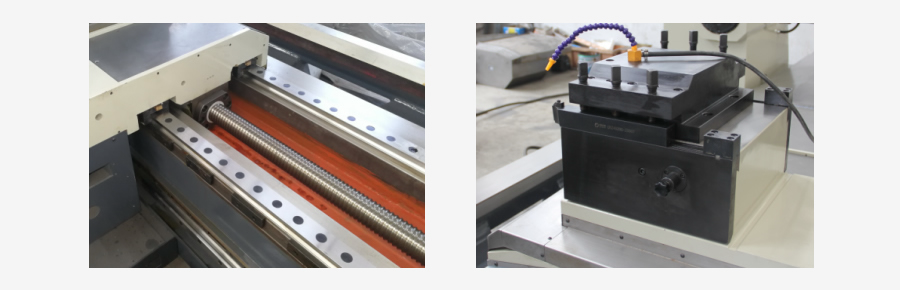

CK8450H 数控轧辊车床床身采用2+3重载型直线滚动导轨结构，即床身水平布置2根矩形导轨提供尾座的运动和定位，与其平行布置的2根重载型直线滚动导轨提供床鞍的运动和定位，并在床身前侧垂直面上设置一根直线滚动导轨作床鞍的辅助支撑。以此保证床鞍、刀架除具有很好的承载刚性，更有优良的系统响应灵敏度和动态精度。
床鞍刀架采用了AO型整体刀架方案。该刀架可以提高机床车削过程中的刀杆的刚性，减少振动。并通过调节刀架位置适应深槽孔型的轧辊加工。此刀架方案在德国HERKULES公司的轧辊车床上应用的十分有效。车削高硬度轧辊外圆时，单边一次性切削深度能达到10mm。
我公司还可以按照客户要求选择配置数控刀架（建议加工型材客户选用电动刀架）。
机床配有自动编程软件，对话式操作系统可对轧辊外圆、孔型进行自动编程，减轻了烦琐的编程工作。而且经优化生成的加工程序有效的减少空程进给时间，提高了切削工作效率。
技术参数：
| 型号 | 工件材质 | 最大工件直径 | 长度 | 机床承重 | 切削方式 | 主轴锥孔 | 主轴功率及控制方式 | 主轴转速 | 花盘最大扭矩 |
| CK8450 | 所有材质轧辊 | Φ500mm | 2500mm/3500mm | 4T/6T | 自动宏程序、软件编程 | MS8# | 30KW变频调速或伺服主轴 | 两档5~350r/min | 12KN |
| CK8450H | 同上 | Φ500mm | 2500mm | 4T/6T | 自动宏程序、软件编程 | MS8# | 30KW 变频调速或伺服主轴 | 两档5~350r/min | 12KN |
| 型号 | 尾座主轴锥度 | 快速进给速度 | 精度 | 中心高 | 导轨形式 | 机床外形尺寸 | 重量 | 控制系统 |
| CK8450 | MS6# | 3000mm/min | 0.001mm | 400mm | 4+1硬轨 | 5750（6900） ×2140×1840mm | 10T | 西门子 |
| CK8450H | MS6# | 6000mm/min | 0.001mm | 400mm | 2+3线轨 | 5600×2100×1830mm | 10T | 西门子 |
