- 数控轧辊铣床
XK9350系列数控螺纹钢轧辊月牙槽铣床适合加工直径小于500mm，长度小于2500mm的轧辊，可自动加工φ6~φ50螺纹钢轧辊的各种规格月牙槽、等高肋槽（完全符合GB1499-2018标准）。机床按客户要求自动切削不同旋向、任意螺旋升角的月牙槽，能在轧辊周向任意等分（或不等分）的分度或空格；可在轧辊任意位置上自动刻制产品规格、等级、商标等标记（XK9350F、MTC2540除外）。还可以按用户要...
产品详情

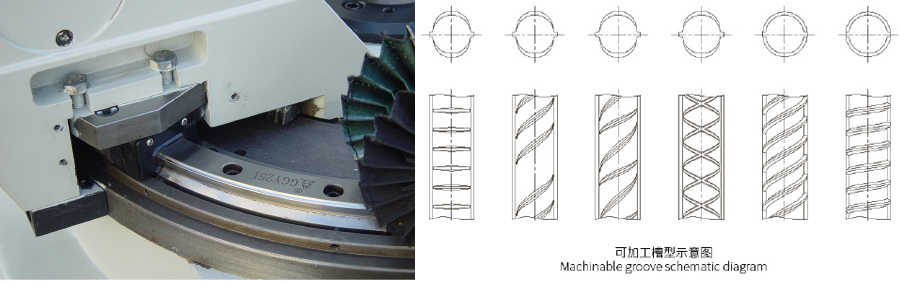

XK9350系列数控螺纹钢轧辊月牙槽铣床适合加工直径小于500mm，长度小于2500mm的轧辊，可自动加工φ6~φ50螺纹钢轧辊的各种规格月牙槽、等高肋槽（完全符合GB1499-2018标准）。机床按客户要求自动切削不同旋向、任意螺旋升角的月牙槽，能在轧辊周向任意等分（或不等分）的分度或空格；可在轧辊任意位置上自动刻制产品规格、等级、商标等标记（XK9350F、MTC2540除外）。还可以按用户要求对非标准轧辊的进行任意槽型、文字、标记加工。达到功能突出、一机多用的目的。
铣头采用新型滚动圆弧导轨支承，解决了铣头支撑的刚性问题，同时大大提高了回转方向的灵敏度及定位精度。洗头电机采用大功率2.2KW电机驱动，保证切削过程中的稳定性。
机床纵向采用滚珠丝杆传动（避免齿轮齿条传动不精确的缺点），数控系统自动控制，能实现一道孔型到下一孔型自动移动，定位精确，无需人工手动移动。
机床尾座采用固定顶尖+高精度尾座旋转主轴结构，避免采用普通活动顶尖带来的支撑刚性不足的问题。
技术参数：
型号 | 工件材质 | 可加工轧辊直径 | 长度 | 适合螺纹规格 | 切削方式 | 主轴功率 | 主轴转速 |
XK9350 | 普通轧辊贝氏体轧辊等 | Φ100~Φ500mm | 2500mm | 5~50mm | 摆动雕铣 | 2.2KW | 0~3000r/min |
XK9350B | 普通轧辊贝氏体轧辊等 | Φ100~Φ500mm | 2500mm | 5~50mm | 摆动雕铣 | 2.2KW | 0~3000r/min |
XK9350C | 普通轧辊贝氏体轧辊等 | Φ100~Φ500mm | 2500mm | 5~50mm | 摆动雕铣 | 2.2KW | 0~3000r/min |
型号 | 切削速度 | 精度 | 头架主轴锥孔 | 机床外形尺寸 | 重量 | 控制系统 | 伺服驱动 |
XK9350 | 0~800mm/min | 0.005mm | MS5# | 4000×1580×1900mm | 4.2T | 华兴 | 步进电机 |
XK9350B | 0~1000 mm/min | 0.005 | MS5# | 4000×1580×1900mm | 4.2T | 广数/华兴 | 伺服电机 |
XK9350C | 0~1200 mm/min | 0.001 | MS5# | 4000×1580×1900mm | 4.2T | 西门子 | 伺服电机 |
