  • 数控轧辊铣床

XK9350F数控旋飞雕铣床。该机床屏弃了许多生产商采用的摆动切削式铣头切削月牙槽的方案。采用了新颖的飞刀切槽结构;飞刀的传动、定位夹紧及支撑结构采用了一系列新型的功能性结构,保证快速、稳定、可靠。月牙槽的加工效率优越、精度高、刚性强,可轻松加工高硬度碳化钨辊环、复合辊等各类高硬度轧辊。飞刀的传动、定位夹紧及支撑结构采用了一系列新型的功能性结构,屏弃了高速旋转的飞刀传动部件传统采用的蜗轮蜗杆结构(...

产品详情

XK9350F数控旋飞雕铣床。该机床屏弃了许多生产商采用的摆动切削式铣头切削月牙槽的方案。采用了新颖的飞刀切槽结构;飞刀的传动、定位夹紧及支撑结构采用了一系列新型的功能性结构,保证快速、稳定、可靠。月牙槽的加工效率优越、精度高、刚性强,可轻松加工高硬度碳化钨辊环、复合辊等各类高硬度轧辊。

飞刀的传动、定位夹紧及支撑结构采用了一系列新型的功能性结构,屏弃了高速旋转的飞刀传动部件传统采用的蜗轮蜗杆结构(在高速传动中蜗轮蜗杆极易磨损失效,且效率底)。保证高效快速、飞刀结构加工横肋槽、飞刀系统支撑刚性好。稳定、可靠。此机床已获得2项实用新型专利证书,一种活动顶尖座结构,专利号为ZL2018217798968;一种活动顶尖机构,专利号为:ZL201821779872。

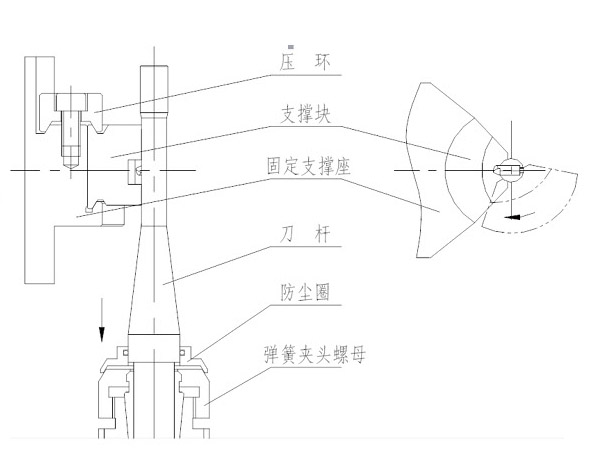

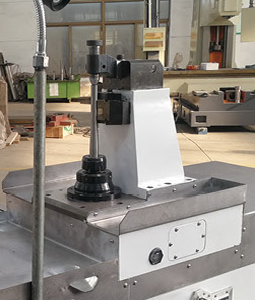

飞刀支撑结构借鉴了意大利的同类型机床的特点,支撑块采用圆弧面支撑,支撑效果好,同时在刀杆顶端用活动顶尖支撑,来提高刀杆的支撑刚性和精度。

飞刀高刚性、高精度支撑,结构合理。详见图:

伺服驱动的飞刀传动机构采用纯齿轮传动(6级精度,磨制),传动精度高、刚性高、平稳。

机床纵向采用滚珠丝杆传动(避免齿轮齿条传动不精确的缺点),数控系统自动控制,能实现一道孔型到下一孔型自动移动,定位精确,无需人工手动移动。

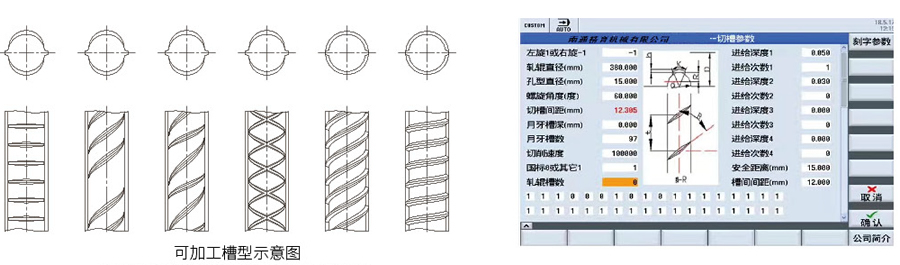

数控系统内嵌入了我公司与西门子公司合作开发的自动编程软件,只需输入轧辊直径、规格等参数,自动编辑生成月牙槽加工程序和刻字程序。减轻了烦琐的编程工作,提高加工效率。


技术参数:

型号

工件材质

可加工轧辊直径

长度

适合螺纹规格

切削方式

主轴功率

主轴转速

XK9350F

普通材质轧辊、高速钢、复合辊、碳化钨等

Φ100~Φ500mm

2500mm

5~50mm

飞刀铣削

2.5KW
1:5

0~500r/min

XK9350FG

普通材质轧辊、高速钢、复合辊、碳化钨等

Φ100~Φ500mm

2500mm

5~50mm

飞刀铣削

2.5KW
1:5

0~500r/min


型号

切削速度

精度

头架主轴锥孔

导轨形式

机床外形尺寸

重量

控制系统

XK9350F

0~120000mm/min

0.001mm

MS5#

硬轨

4000×1580×1900mm

4.2T

西门子、三菱等

XK9350FG

0~120000mm/min

0.001mm

MS5#

线轨

4000×1580×1900mm

4.2T

西门子、三菱等
